Funcionamiento de la instalación solar fotovoltaica de nuestro centro. FP.



Hoy hemos analizado la influencia de la instalación solar fotovoltaica de nuestro centro en un día cualquiera. A través del inversor podemos obtener diferentes curvas de energía:

• Energía Consumida.
• Energía importada de la red.
• Energía producida por la instalación solar.
• Energía Exportada.

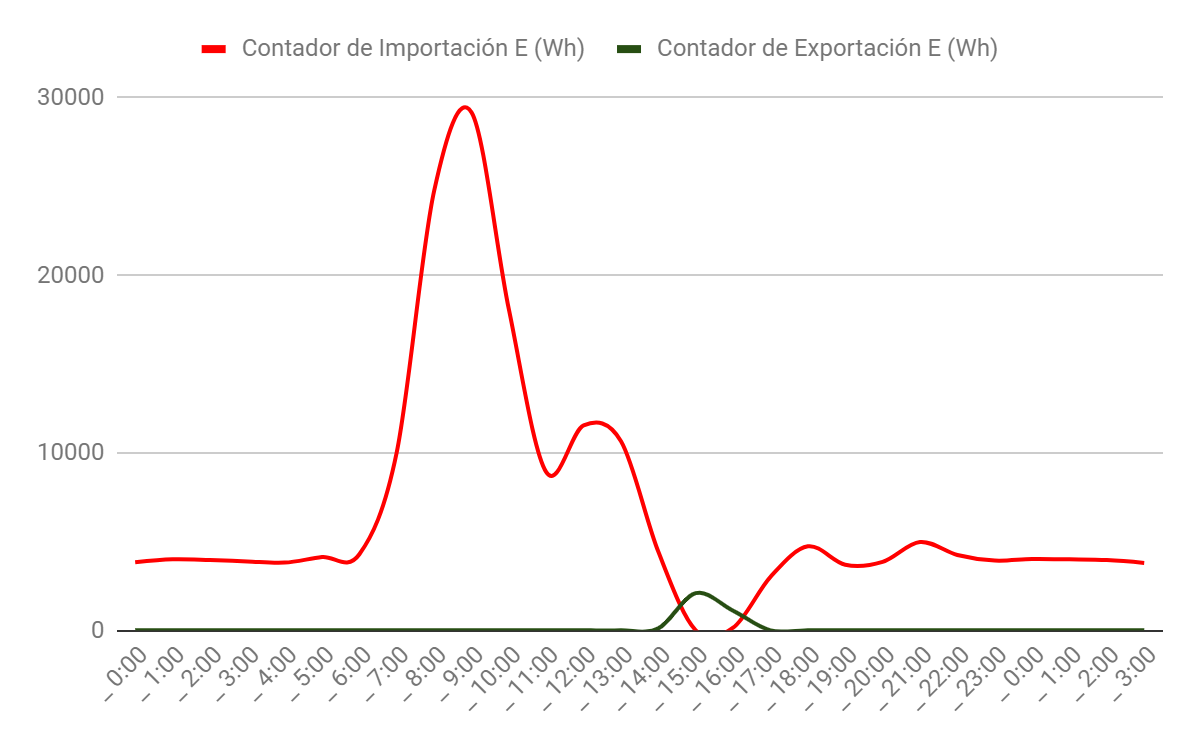

Podemos observar en la siguiente gráfica como en el momento que la planta solar comienza a producir energía, existe una diferencia entre la energía consumida y la energía que importamos de la red (energía que pagamos), en este caso, entre las 8 de la mañana  y las 19 horas de la tarde. Esa diferencia de energía coincide con la producción solar de la planta fotovoltaica.

Otro aspecto destacable del funcionamiento, es que entre las 15 y las 16 horas, la energía consumida por el centro es totalmente producida por la planta solar. Se observa como la producción de la planta solar supera a la energía consumida.

Consecuencia directa de lo anterior, la importación de energía es cero, y además se puede observar que hay un excedente de energía que es vertido a la red.
